Símbolos hidráulicos

Los esquemas hidráulicos están formados por símbolos de componentes hidráulicos tales como cilindros, motores, bombas, válvulas conectados entre sí mediante bloques hidráulicos, latiguillos o tuberías rígidas.

A continuación, puedes ver un vídeo resumen de los símbolos hidráulicos:

Ver vídeo

El organismo ISO (International Standards Organization) a través de su norma ISO 1219-1:2012 ha creado la símbologia hidráulica correspondiente para que un esquema hidráulico pueda ser interpretado por cualquier técnico con conocimientos de hidráulica.

simbología hidráulica

A continuación, indicamos en detalle la simbología hidráulica más común de un circuito hidráulico. De forma individual, aquí puedes descargar los símbolos hidráulicos que necesites en formato imagen (.jpg .png) o en formato pdf:


Símbolos hidráulicos de bombas hidráulicas

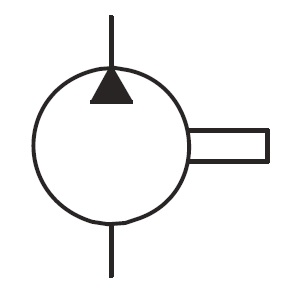

Símbolo de bomba hidráulica de cilindrada fija unidireccional.

Símbolo de bomba hidráulica de cilindrada fija unidireccional

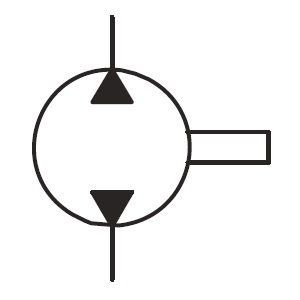

Símbolo de bomba hidráulica de cilindrada fija bidireccional.

Símbolo de bomba hidráulica de cilindrada fija bidireccional

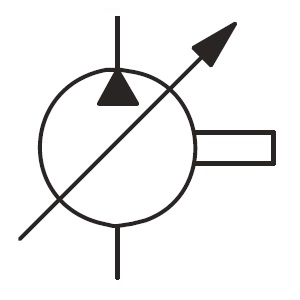

Símbolo de bomba hidráulica de cilindrada variable unidireccional.

Símbolo de bomba hidráulica de cilindrada variable unidireccional

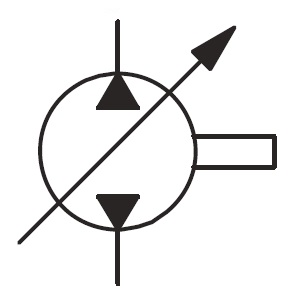

Símbolo de bomba hidráulica de cilindrada variable bidireccional.

Símbolo de bomba hidráulica de cilindrada variable bidireccional

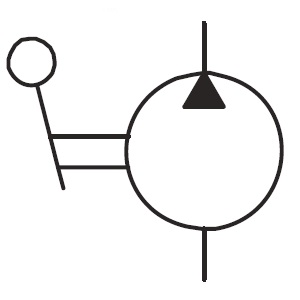

Símbolo de bomba hidráulica manual.

Símbolo de bomba hidráulica manual

CLICK AQUÍ para más información técnica sobre bombas hidráulicas

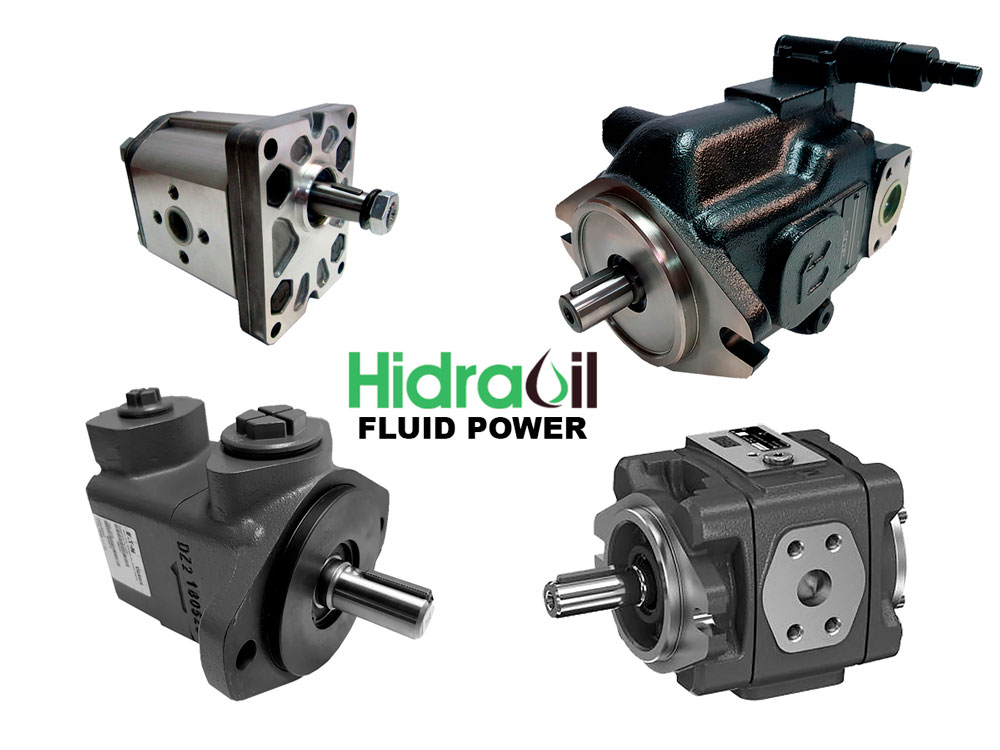

bombas hidráulicas para sistemas hidráulicos


Símbolos hidráulicos de motores hidráulicos

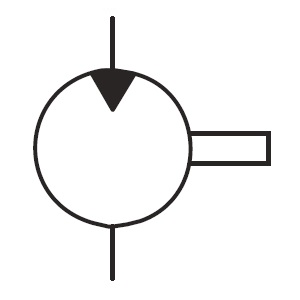

Símbolo de motor hidráulico de cilindrada fija unidireccional.

Símbolo de motor hidráulico de cilindrada fija unidireccional

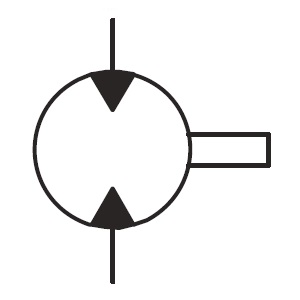

Símbolo de motor hidráulico de cilindrada fija bidireccional.

Símbolo de motor hidráulico de cilindrada fija bidireccional

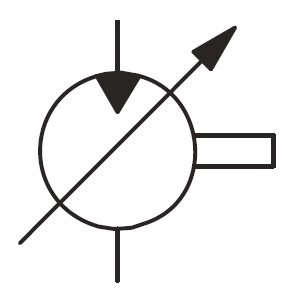

Símbolo de motor hidráulico de cilindrada variable unidireccional.

Símbolo de motor hidráulico de cilindrada variable unidireccional

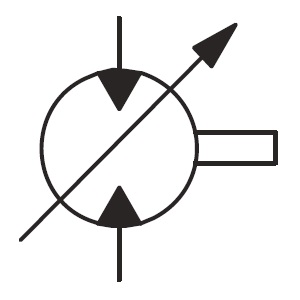

Símbolo de motor hidráulico de cilindrada variable bidireccional.

Símbolo de motor hidráulico de cilindrada variable bidireccional

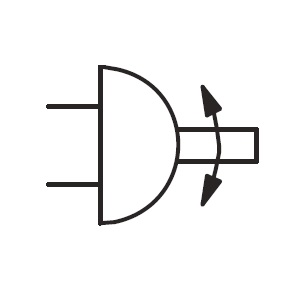

Símbolo de actuador rotativo.

Símbolo de actuador rotativo

CLICK AQUÍ para más información técnica sobre motores hidráulicos

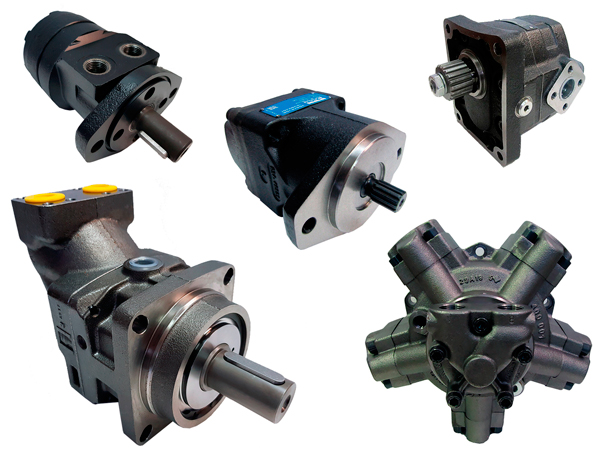

motores hidráulicos en equipos olehidráulicos


Símbolos hidráulicos de cilindros hidráulicos

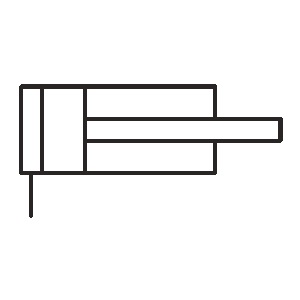

Símbolo de cilindro de simple efecto con retorno por fuerza externa.

Símbolo de cilindro de simple efecto con retorno por fuerza externa

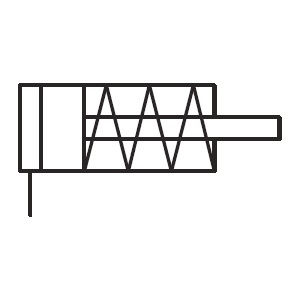

Símbolo de cilindro de simple efecto con retorno por muelle.

Símbolo de cilindro de simple efecto con retorno por muelle

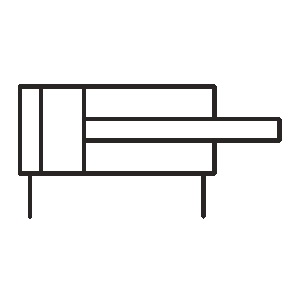

Símbolo de cilindro de doble efecto.

Símbolo de cilindro de doble efecto

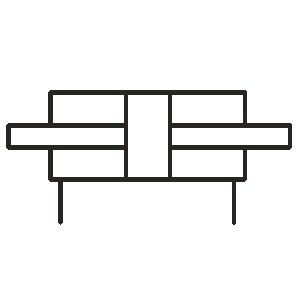

Símbolo de cilindro de doble efecto con doble vástago.

Símbolo de cilindro de doble efecto con doble vástago

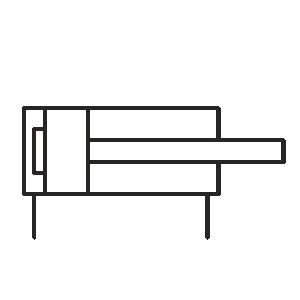

Símbolo de cilindro de doble efecto con amortiguación a un lado.

Símbolo de cilindro de doble efecto con amortiguación a un lado

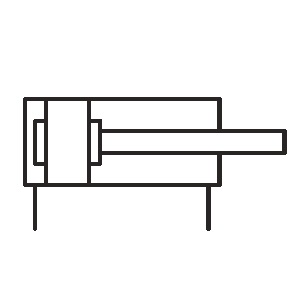

Símbolo de cilindro de doble efecto con amortiguación a ambos lados.

Símbolo de cilindro de doble efecto con amortiguación a ambos lados

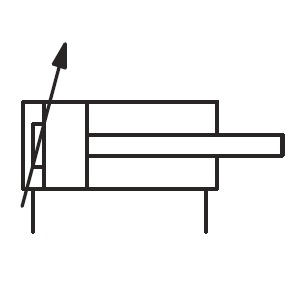

Símbolo de cilindro de doble efecto con amortiguación regulable a un lado.

Símbolo de cilindro de doble efecto con amortiguación regulable a un lado

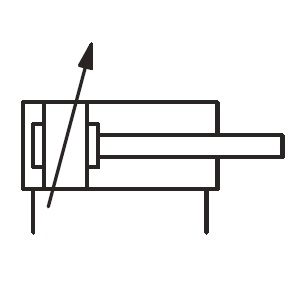

Símbolo de cilindro de doble efecto con amortiguación regulable a ambos lados.

Símbolo de cilindro de doble efecto con amortiguación regulable a ambos lados

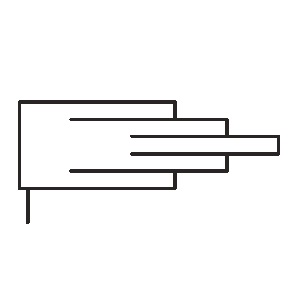

Símbolo de cilindro telescópico de simple efecto.

Símbolo de cilindro telescópico de simple efecto

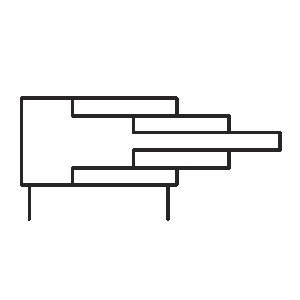

Símbolo de cilindro telescópico de doble efecto.

Símbolo de cilindro telescópico de doble efecto

Símbolos hidráulicos de válvulas hidráulicas

Símbolos hidráulicos de válvulas para el control de presión

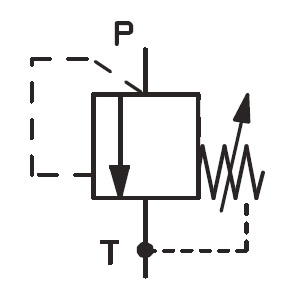

Símbolo de válvula limitadora de presión.

Símbolo de válvula limitadora de presión

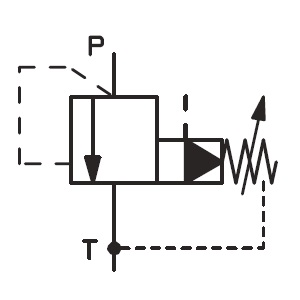

Símbolo de válvula limitadora de presión pilotada hidráulicamente.

Símbolo de válvula limitadora de presión pilotada hidráulicamente

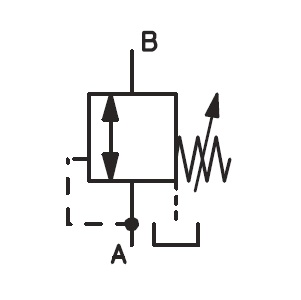

Símbolo de válvula reductora de presión.

Símbolo de válvula reductora de presión

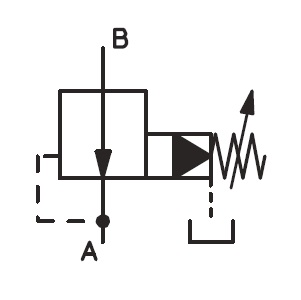

Símbolo de válvula reductora de presión pilotada hidráulicamente.

Símbolo de válvula reductora de presión pilotada hidráulicamente

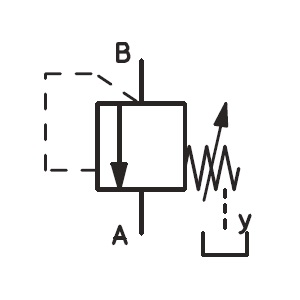

Símbolo de válvula de secuencia.

Símbolo de válvula de secuencia

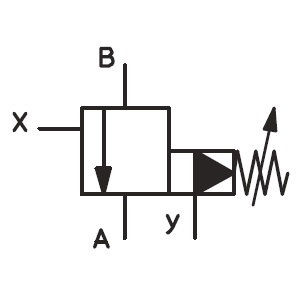

Símbolo de válvula de secuencia de presión pilotada hidráulicamente.

Símbolo de válvula de secuencia pilotada hidráulicamente

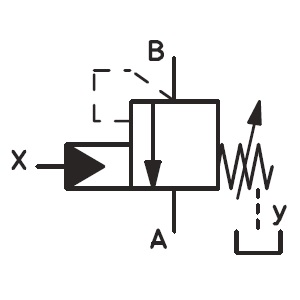

Símbolo de válvula overcenter.

Símbolo de válvula overcenter

Símbolos hidráulicos de válvulas para el control de caudal

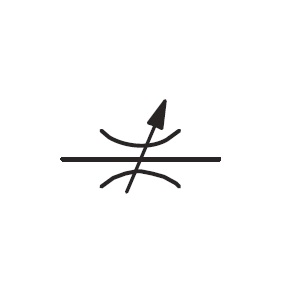

Símbolo de válvula reguladora de caudal bidireccional.

Símbolo de válvula reguladora de caudal bidireccional

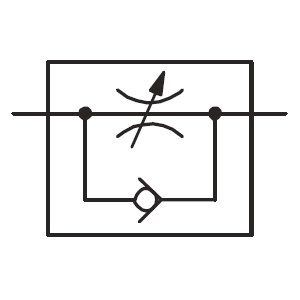

Símbolo de válvula reguladora de caudal unidireccional.

Símbolo de válvula reguladora de caudal unidireccional

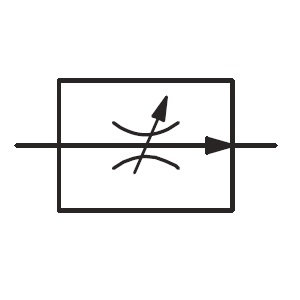

Símbolo de válvula reguladora de caudal de 2 vias compensada.

Símbolo de válvula reguladora de caudal de 2 vias compensada

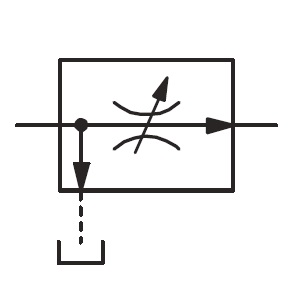

Símbolo de válvula reguladora de caudal de 3 vias compensada.

Símbolo de válvula reguladora de caudal de 3 vias compensada

Símbolos hidráulicos de válvulas antirretorno

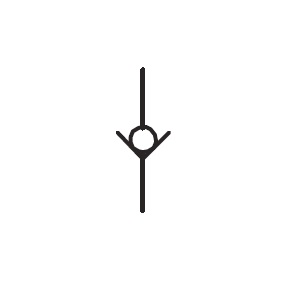

Símbolo de válvula antirretorno sin muelle.

Símbolo de válvula antirretorno sin muelle

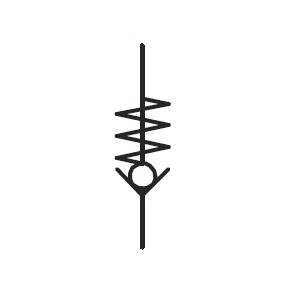

Símbolo de válvula antirretorno con muelle.

Símbolo de válvula antirretorno con muelle

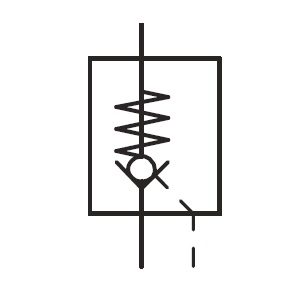

Símbolo de válvula antirretorno pilotada.

Símbolo de válvula antirretorno pilotada

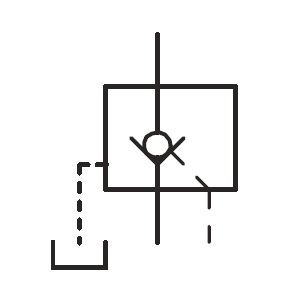

Símbolo de válvula antirretorno pilotada con drenaje.

Símbolo de válvula antirretorno pilotada con drenaje

Símbolos hidráulicos de válvulas de control direccional

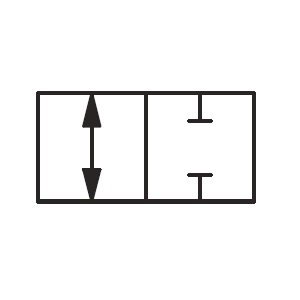

Símbolo de válvula de control direccional de 2 vías y 2 posiciones.

Símbolo hidráulico de válvula de control direccional de 2 vías y 2 posiciones

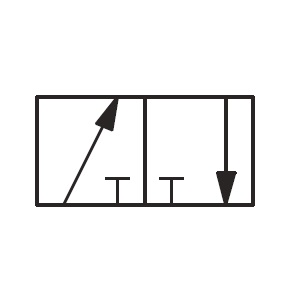

Símbolo de válvula de control direccional de 3 vías y 2 posiciones.

Símbolo hidráulico de válvula de control direccional de 3 vías y 2 posiciones

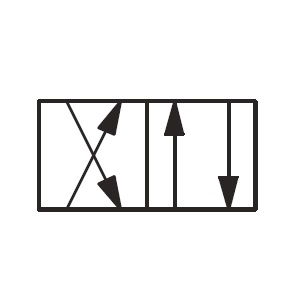

Símbolo de válvula de control direccional de 4 vías y 2 posiciones.

Símbolo hidráulico de válvula de control direccional de 4 vías y 2 posiciones

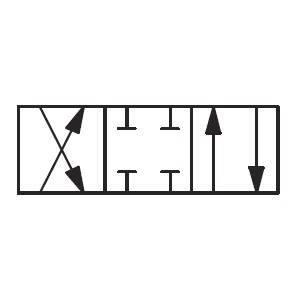

Símbolo de válvula de control direccional de 4 vías y 3 posiciones.

Símbolo hidráulico de válvula de control direccional de 4 vías y 3 posiciones

Símbolos hidráulicos de accionamientos para válvulas de control direccional

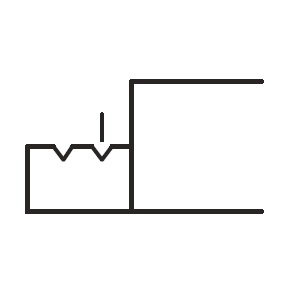

Símbolo hidráulico de accionamiento tipo enclavamiento para válvula de control direccional.

Símbolo hidráulico de accionamiento tipo enclavamiento para válvula de control direccional

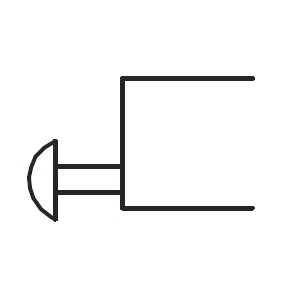

Símbolo hidráulico de accionamiento tipo pulsador para válvula de control direccional.

Símbolo hidráulico de accionamiento tipo pulsador para válvula de control direccional

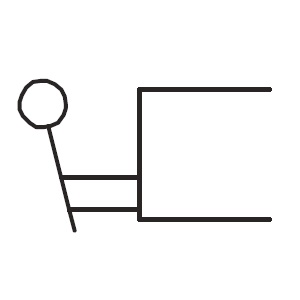

Símbolo hidráulico de accionamiento tipo palanca para válvula de control direccional.

Símbolo hidráulico de accionamiento tipo palanca para válvula de control direccional

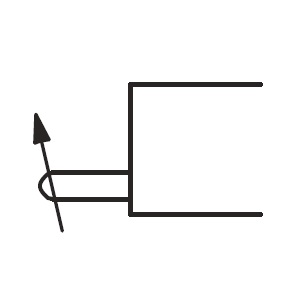

Símbolo hidráulico de accionamiento tipo limitador de carrera ajustable para válvula de control direccional.

Símbolo hidráulico de accionamiento tipo limitador de carrera ajustable para válvula de control direccional

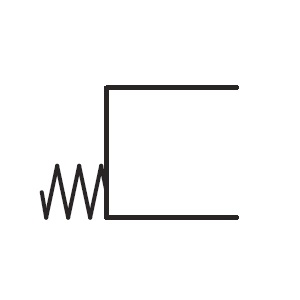

Símbolo hidráulico de accionamiento tipo muelle para válvula de control direccional.

Símbolo hidráulico de accionamiento tipo muelle para válvula de control direccional

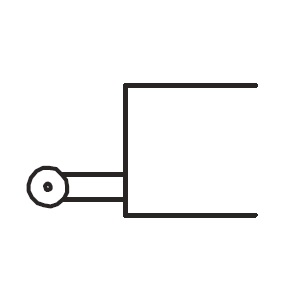

Símbolo hidráulico de accionamiento tipo rodillo palpador para válvula de control direccional.

Símbolo hidráulico de accionamiento tipo rodillo palpador para válvula de control direccional

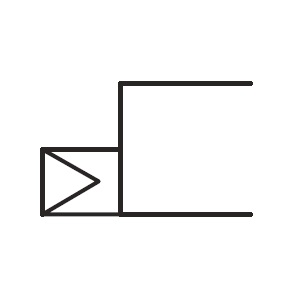

Símbolo hidráulico de accionamiento pneumático para válvula de control direccional.

Símbolo hidráulico de accionamiento pneumático para válvula de control direccional

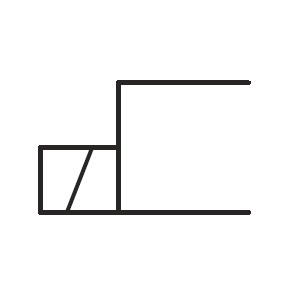

Símbolo hidráulico de accionamiento eléctrico para válvula de control direccional.

Símbolo hidráulico de accionamiento eléctrico para válvula de control direccional

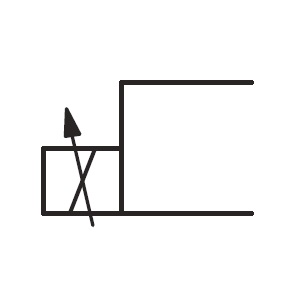

Símbolo hidráulico de accionamiento eléctrico proporcional para válvula de control direccional.

Símbolo hidráulico de accionamiento eléctrico proporcional para válvula de control direccional

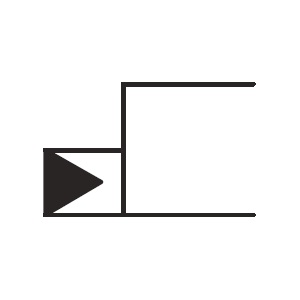

Símbolo hidráulico de accionamiento hidráulico para válvula de control direccional.

Símbolo hidráulico de accionamiento hidráulico para válvula de control direccional

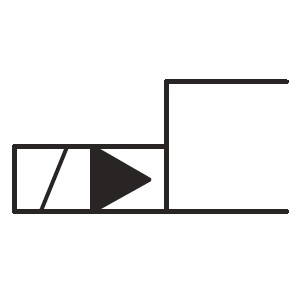

Símbolo hidráulico de accionamiento electro-hidráulico para válvula de control direccional.

Símbolo hidráulico de accionamiento electro-hidráulico para válvula de control direccional

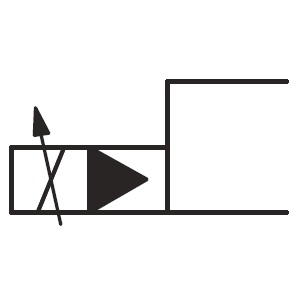

Símbolo hidráulico de accionamiento electro-hidráulico proporcional para válvula de control direccional.

Símbolo hidráulico de accionamiento electro-hidráulico proporcional para válvula de control direccional

Símbolos hidráulicos de componentes para la transmisión de energía.

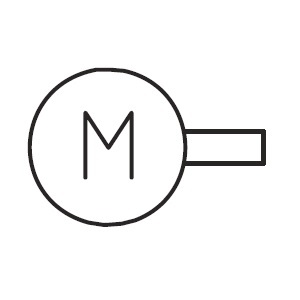

Símbolo hidráulico de motor eléctrico.

Símbolo hidráulico de motor eléctrico

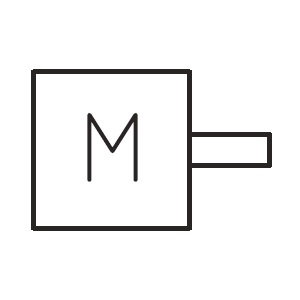

Símbolo hidráulico de motor de combustión.

Símbolo hidráulico de motor de combustión

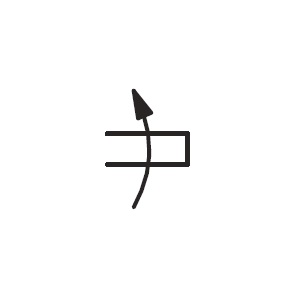

Símbolo hidráulico de eje rotativo en una dirección.

Símbolo hidráulico de eje rotativo en una dirección

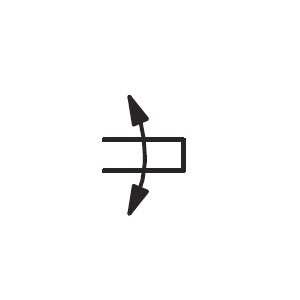

Símbolo hidráulico de eje rotativo en dos direcciones.

Símbolo hidráulico de eje rotativo en dos direcciones

Símbolos hidráulicos de conexiones y tuberías.

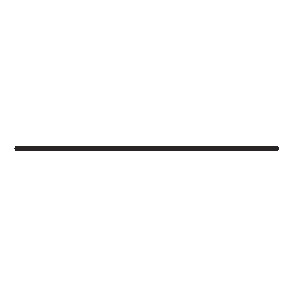

Símbolo hidráulico de la línea principal.

Símbolo hidráulico de la línea principal

Símbolo hidráulico de la línea de pilotaje.

Símbolo hidráulico de la línea de pilotaje

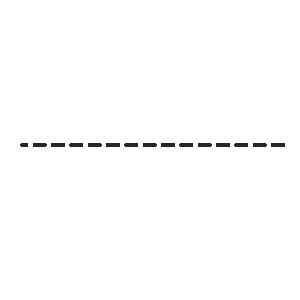

Símbolo hidráulico de la línea de drenaje.

Símbolo hidráulico de la línea de drenaje

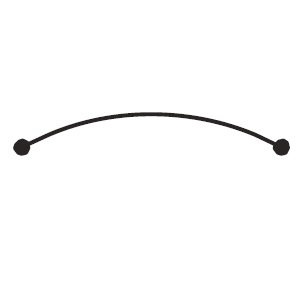

Símbolo hidráulico de unión mediante tubería flexible.

Símbolo hidráulico de unión mediante tubería flexible

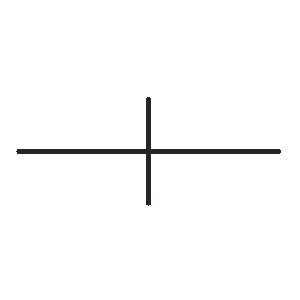

Símbolo hidráulico de cruce de tuberías.

Símbolo hidráulico de cruce de tuberias

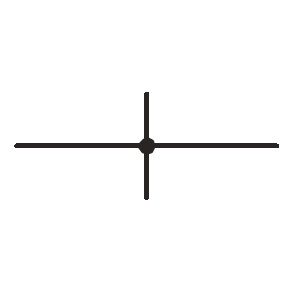

Símbolo hidráulico de unión de tuberías.

Símbolo hidráulico de unión de tuberias

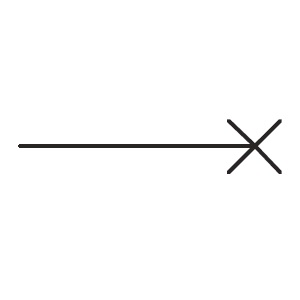

Símbolo hidráulico de conexión de presión cerrada.

Símbolo hidráulico de conexión de presión cerrada

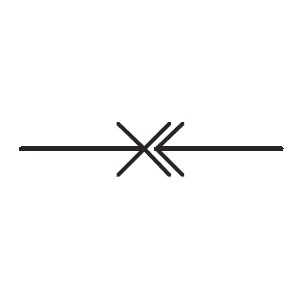

Símbolo hidráulico de conexión de presión conectada.

Símbolo hidráulico de conexión de presión conectada

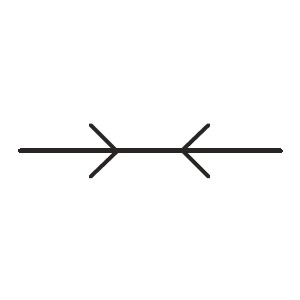

Símbolo hidráulico de conexión mediante enchufe rápido.

Símbolo hidráulico de enchufe rapido

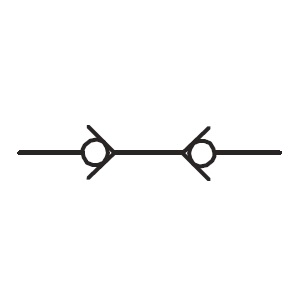

Símbolo hidráulico de conexión mediante enchufe rápido con antirretornos.

Símbolo hidráulico de enchufe rapido con antirretornos

Símbolos hidráulicos de accesorios.

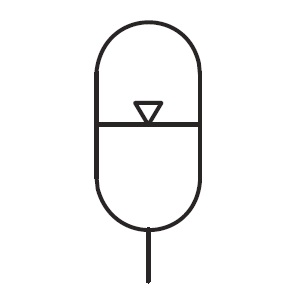

Símbolo hidráulico de acumulador hidráulico.

Símbolo hidráulico de acumulador hidráulico

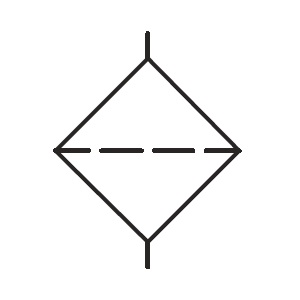

Símbolo hidráulico de filtro.

Símbolo hidráulico de filtro

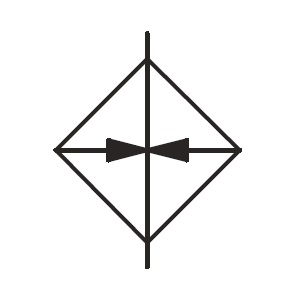

Símbolo hidráulico de intercambiador de calor calentador.

Símbolo hidráulico de intercambiador de calor calentador

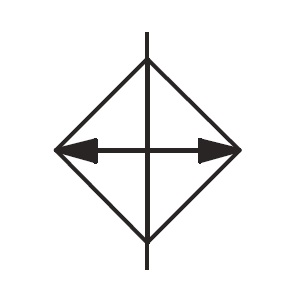

Símbolo hidráulico de intercambiador de calor refrigerador.

Símbolo hidráulico de intercambiador de calor refrigerador

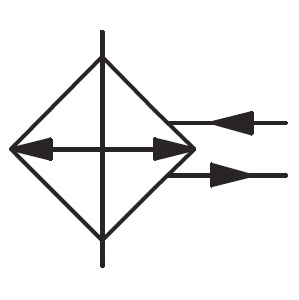

Símbolo hidráulico de intercambiador de calor refrigerador por líquido.

Símbolo hidráulico de intercambiador de calor refrigerador por líquido

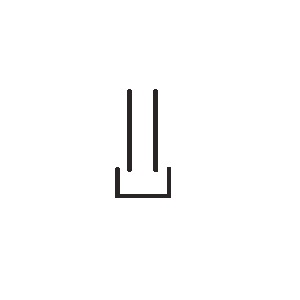

Símbolo hidráulico de tanque con tuberías por encima del nivel de aceite.

Símbolo hidráulico de tanque con tuberías por encima del nivel de aceite

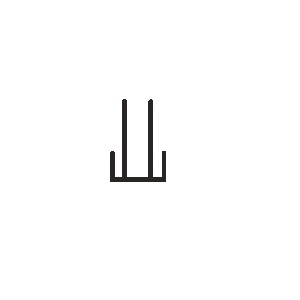

Símbolo hidráulico de tanque con tuberías por debajo del nivel de aceite.

Símbolo hidráulico de tanque con tuberías por debajo del nivel de aceite

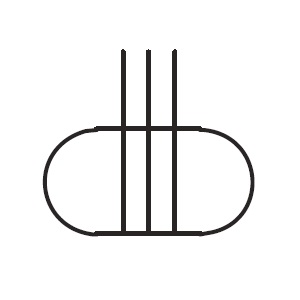

Símbolo hidráulico de tanque presurizado.

Símbolo hidráulico de tanque presurizado

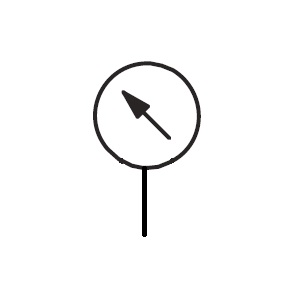

Símbolo hidráulico de manómetro.

Símbolo hidráulico de manómetro

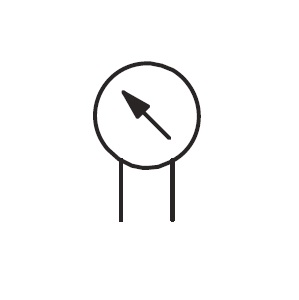

Símbolo hidráulico de manómetro diferencial.

Símbolo hidráulico de manómetro diferencial

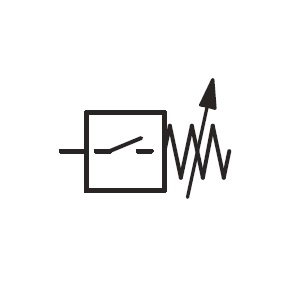

Símbolo hidráulico de presostato.

Símbolo hidráulico de presostato

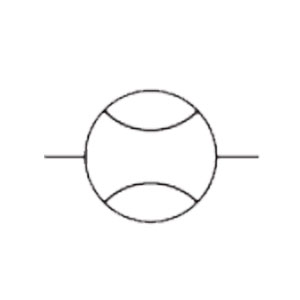

Símbolo hidráulico de caudalímetro.

Símbolo hidráulico de caudalímetro
