Identificación del producto

• Referencia Hidraoil Fluid Power: GFX101068
• Marca del producto: Hidraoil
• Referencia: 101068
• Otras referencias: minicentral para rampa niveladora hidráulica horizontal dock levelers rampa hidráulica para muelle de carga
• Product name: 101068 Hidraoil hydraulic power unit for dock levelers 1.5CV with solenoid valve 24V 50Hz for logistic platforms

Descripción

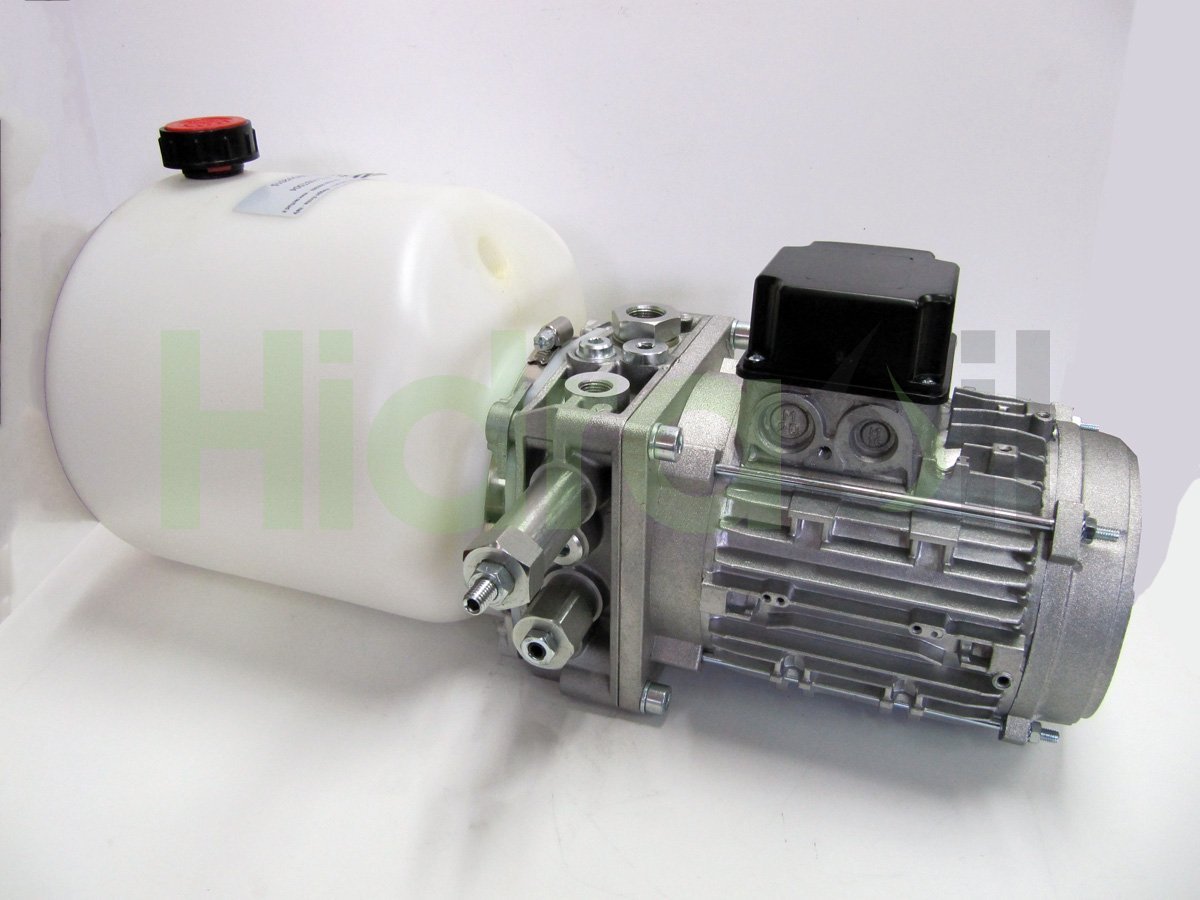

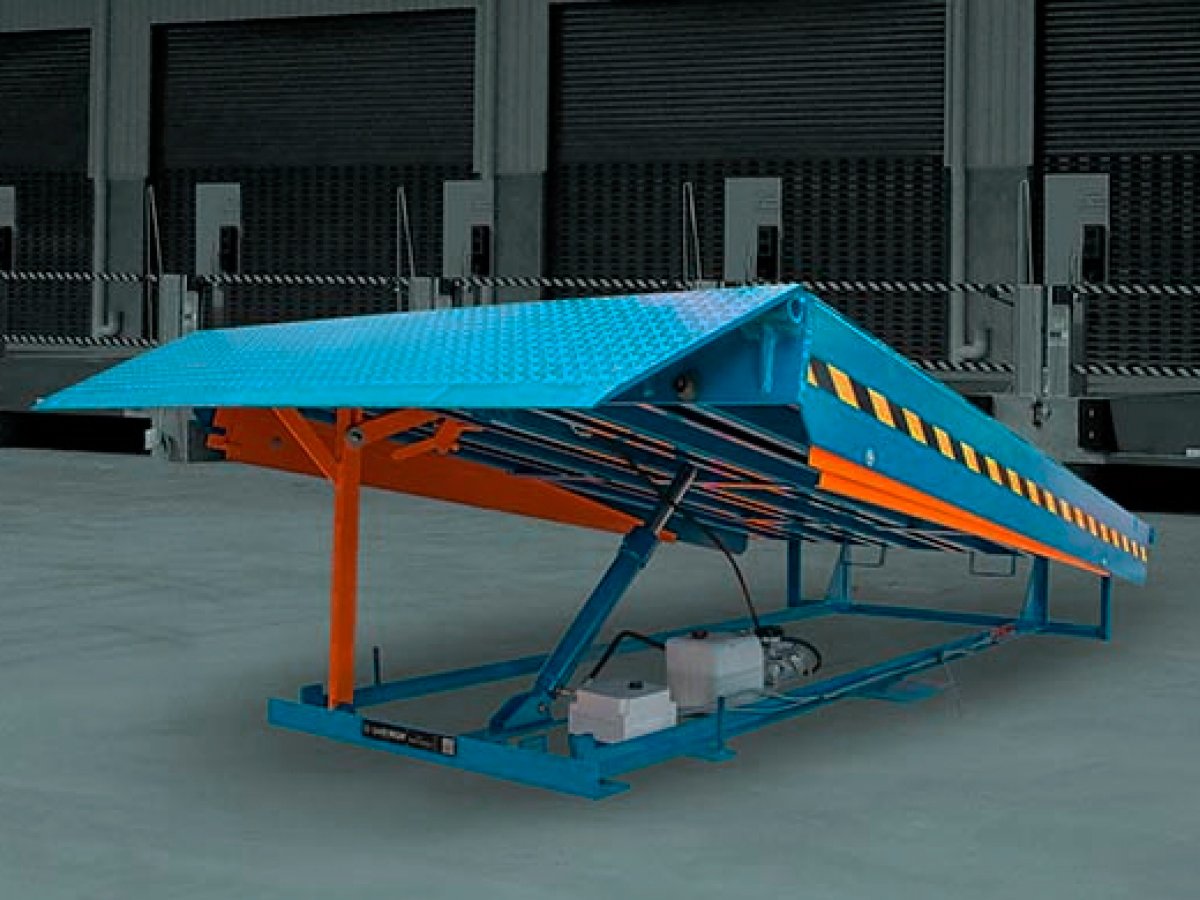

• Minicentral hidráulica para montaje sobre muelles de carga horizontales (dock levelers). Este grupo hidráulico puede llegar a reemplazar equipos hidráulicos ya montados en distintas plataformas logísticas así como pueden montarse perfectamente en nuevas instalaciones de muelles de carga horizontales.

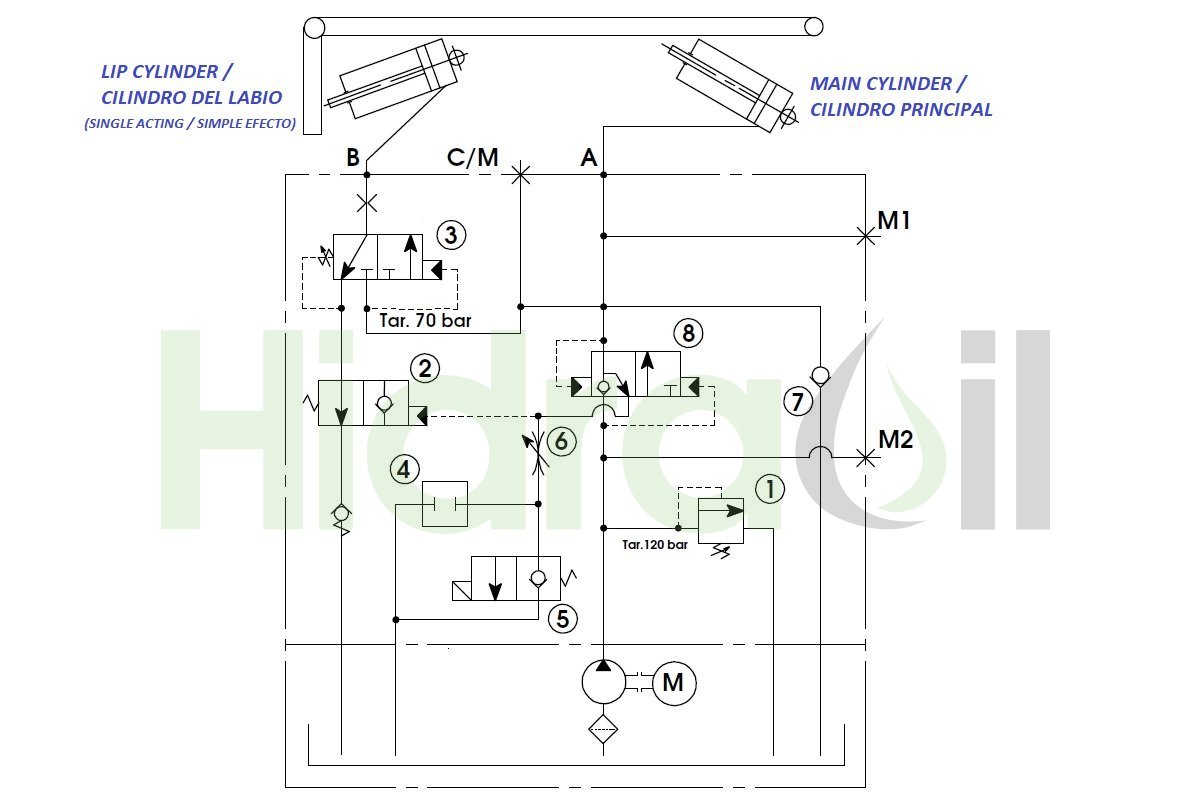

  Esta minicentral hidráulica está preparada para muelles de carga horizontales que dispongan del cilindro (de simple efecto / single effect cylinder) que sube/baja la plataforma y del cilindro (de simple o doble efecto / single or double acting cylinder) para abrir/cerrar el labio de la pestaña.

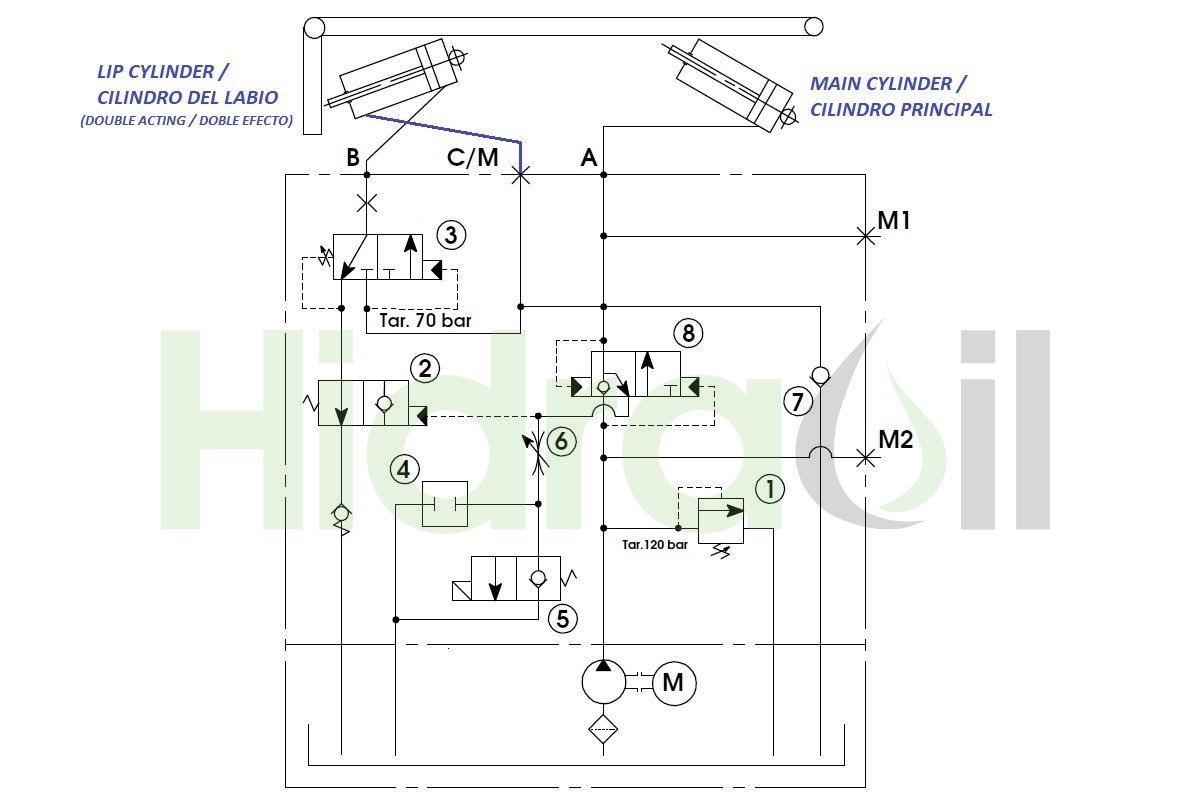

  El cilindro de la plataforma debe ser de simple efecto y el cilindro hidráulico del labio de la pestaña puede ser de simple o doble efecto.
  Permite la regulación de la velocidad de bajada del cilindro principal para el control de la bajada de la plataforma del muelle de carga.
  Caudal bomba hidráulica: 5 litros/minuto.
  Presión de la válvula de seguridad: 120 bar.
  Tamaño depósito: 5 litros.
  Electroválvula: Normalmente Cerrada con tensión de 24V AC 50Hz (opción predeterminada).
  También disponible con bobina de corriente contínua de tensión 24V DC (consultar).
  Motor eléctrico: 1,5 CV 220/380V 50Hz.
  Disposición/montaje de la minicentral: Horizontal.
  Funcionamiento por pasos del proceso:
  1- Para subir plataforma y abrir el labio: Accionar motor y la electroválvula.
  2- Para bajar plataforma sobre el camión: No accionar motor y mantener accionada la electroválvula.
  3- Para subir plataforma y cerrar el labio: Accionar motor y la electroválvula.
  4- Para subir plataforma y abrir el labio: No accionar motor y mantener accionada la electroválvula.
